红外光谱解析—聚丁二烯、聚苯乙烯
上期我们讲了聚乙烯和聚丙烯，实际上等于是对甲基（-CH3）和亚甲基（-CH2-）的解析，上期中还遗留了一下问题，就是在聚丙烯中，亚甲基的摇摆振动峰消失了。具体是什么原因呢？主要因为亚甲基的摇摆振动（720cm-1）只有在多个亚甲基连接的时候才会出（n>4），而聚丙烯的结构中，无法出现多个亚甲基连接情况，所以才没有出现亚甲基的摇摆振动峰。本期我们继续来学习两个新的基团，用一些比较特征物质的红外谱图来讲解。

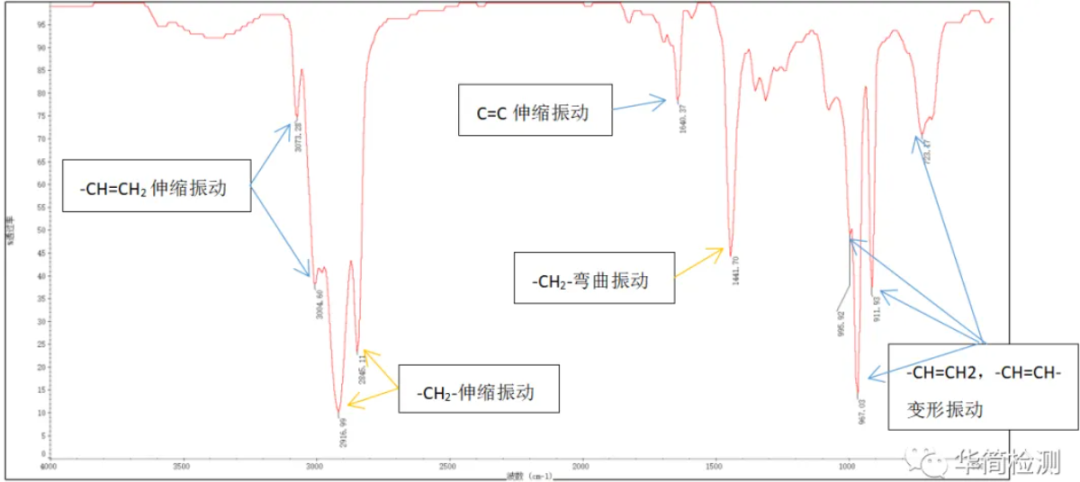

以常见的顺1,4-丁二烯为例（也叫顺丁橡胶），我们从上面的结构可以看出，其主要的基团为亚甲基，以及碳碳双键（C=C），亚甲基的特征出峰我们之前已经学过，我们来看看多出来的这个C=C会有那些特征峰，如下图所示：
1.最特征的峰：它是直接由C=C产生的振动峰，因此最有代表性。

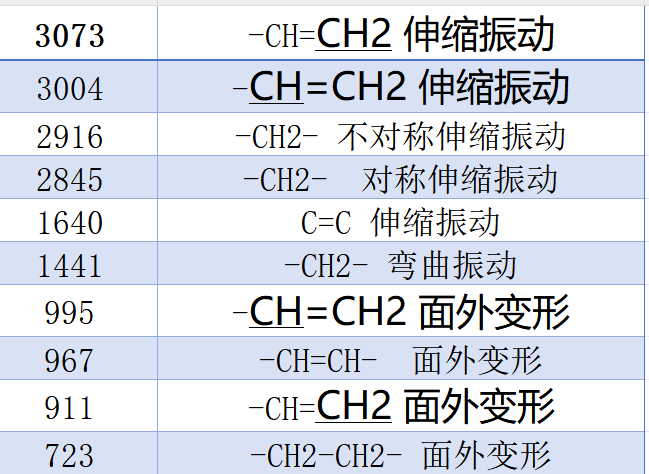

2.次特征的峰：如上图中黄色标识所示的3000-3070cm-1与900-1000cm-1左右的峰，他们出峰比较强，是由直接与C=C相连的C-H键的出峰，在这当中又由3073cm-1与3004cm-1为特征，因为900-1000cm-1的出峰连接双键的形式有关，会导致出峰位置与峰形都有变化，这也是判断双键连接的方式。

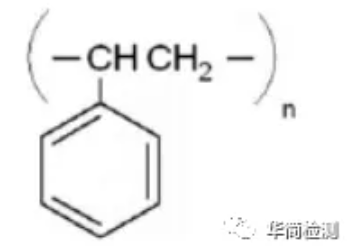

如下图所示为苯乙烯的结构，基本上为苯环与亚甲基，次甲基的出峰，其中亚甲基与次甲基的出峰应该基本类似，这些我们之前就学过，那么多出来苯基又会出哪些峰呢？具体如下图所示：

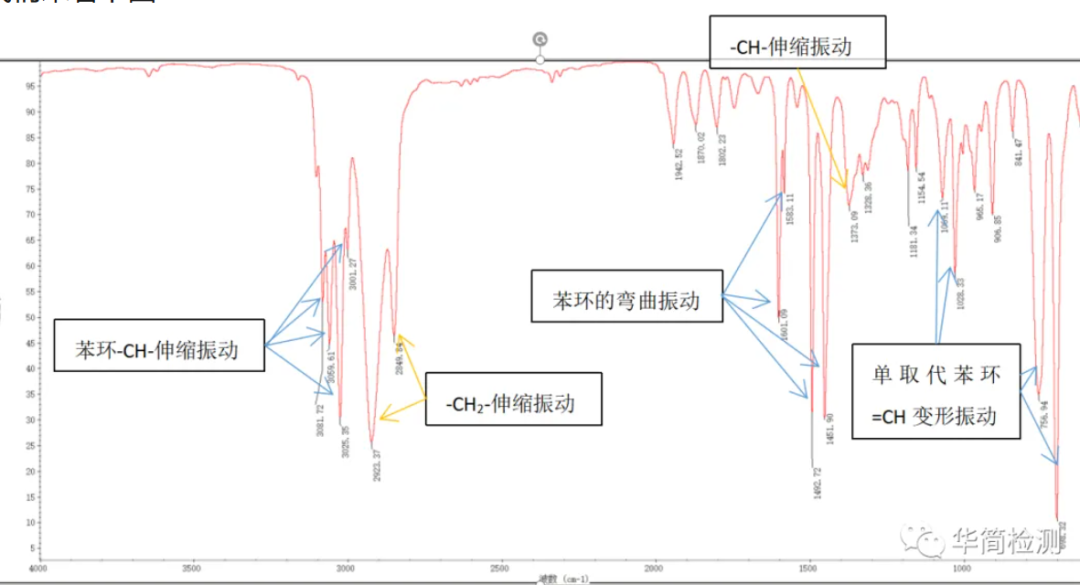

如上图所示，多了一个苯环多了很多的峰，我们也对这些峰进行一下分类：

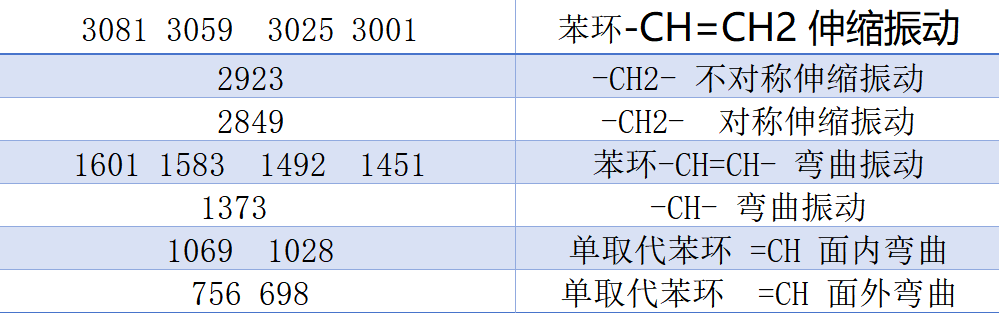

1.最特征的峰：如上图表格至那个的3000-3100cm-1与1450-1600cm-1的2组特征峰，
2.次特征峰：如图中所示756cm-1与698cm-1的特征峰，因为它会随着苯环被取代的方式不一样为发生改变
通过对比烯烃与苯环的出峰，我们发现他们都在3000-3100cm-1左右有出峰，但是仔细观察就知道他们峰形与各峰强度是有区别的，这个就与我们之前所说的红外光谱不仅需要看峰位置，还得看峰形。
在聚丁二烯中是不是也出现了一个720cm-1左右的峰，与亚甲基的出峰类似很难辨别？这个还是上一条所说的，需要看峰形，他们虽然都是亚甲基出峰，但是峰形不一样，在烷烃中出现为细而尖的单峰，而在烯烃中出峰是个宽峰。也是因为这样，我们可以这些细微差距进行细微的结构判断。
对比烯烃与苯环的出峰，除了在3000cm-1以上的位置，烯烃在1640cm-1附近，苯环在 1450-1600cm-1附近四重峰。也是相关联的特征峰，因此就说到另一个红外光谱解析的要点：结合相关峰，例如只通过3000cm-1以上的出峰我们没法进行判断到底是烯烃还是苯环，的时候，去找相关峰，有1640的是烯烃，有1600等四重峰的是苯环。
综上所述，本期主要介绍烯烃（C=C）与苯基（-C6H6）的红外主要特征，一般用于判断是否含有这类基团，同时通过一些特殊的位于指纹区（位于红外光谱右侧）的特征峰，还可以进行细微结构的判断。后续我们将继续介绍红外光谱解析其它材料，欢迎大家一起探讨交流~
欢迎关注，共同探讨交流！
